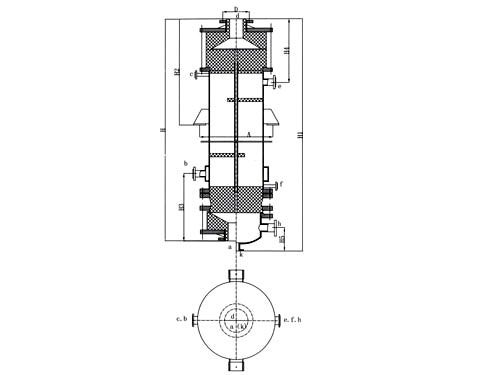

GH浮頭列管式石墨換熱器

結構特點

浮頭列管式石墨換熱器具有一個圓型外殼，內裝石墨管束，結構緊湊，流體阻力小，可制造較大換熱面積的換熱器。主要用于冷卻或冷凝。本設備分|型和|型。作冷凝器時應選用|型帶氣液分離器。一般采用φ32/φ22、中50/φ36擠壓石墨管。

技術特性

<>設計壓力 管程: 0.3MPa(Dg≤900)   0.2MPa(Dg > 900)

                    殼程: 0.3MPa(Dg≤1100)   0.2MPa(Dg > 1 100)

<>設計溫度 管程: -20°C ~130°C

                    殼程: -20°C ~120°C
